Key Features
생산성과 확장성
핸들러 처리량 : 2,000/h
핸들링 방식 : 2개의 진공 노즐
핸들링 정밀도 : ± .001mm
핸들링 사이즈
- 최소 : 1.5mm x 1.5mm
- 최대 : 32mm x 32mm
프로그래머(LumenX) 최대 112갱 확장가능
자재 입출력 시스템 선택
지원 패키지
: PLCC, SOIC, SON, WSON, SSOP,
CSP, BGA, uBGA, FPGA, QFP, TQFP, TSOP, PoP,
DIP, WLCSP, CSP
오토 트레이피더(JEDEC규격 20장)
릴 공급기(8mm ~ 56mm)
릴 패킹기(8mm ~ 56mm)
튜브 공급, 패킹기
Fiber 레이저 마킹 시스템
3D 비젼카메라
신뢰성
최고의 품질과 생산량을 위해 설계된 HIC어답터
AH700의 지능형 시스템으로 생산의 모든 것을 관리
Data I/O 자체 개발한 PSV5000, PSV7000
전용 PNP헤드
헤드부에 일체화 된 On-The-Fly 비젼 시스템
전세계적으로 가장 신뢰 할 수 있는 FlashCOREIII
프로그래밍 엔진
대용량 메모리를 위한 솔루션 LumenX 프로그래밍 엔진
저렴한 유지비
메모리당 최대 50% 절감 효과
작업자를 최소화
휴먼에러발생 제로화
Data I/O 모든 설비간 어답터 호환
PSV7000은 모든 구성품 선택/제거 가능
OPTION
I/O 미디어 옵션
릴 공급기 : 8mm - 56mm
릴 패킹기 : 8mm - 56mm(조정 가능), 빈 캐리어 테이프 되감기 가능
듀얼 트레이피더 In/Out : 최대 20개의 JEDEC 트레이 지원
수동 트레이 : 특수 공구 없이 사용 가능하며 최대 2개의 수동 트레이 지원
튜브 공급/패킹기 : 튜브 공급 및 튜브 패킹 지원을 위한 모터 제어
마킹옵션
레이저 마킹 시스템 : 고정밀 레이저 마킹은 두 개의 메모리 동시 마킹지원
잉크 도트마킹 시스템 : 4x4mm 크기의 부품에 잉크 도트 마킹지원
잉크 마킹기 시스템 : 글자, 숫자 등 다양한 잉크 마킹 지원
검사기능
3D 비전 시스템 : QFP, TSOP, J-리드, BGA, CSP 등 7microns 까지 정확하게 3차원 측정
2D 릴패킹기 비전 시스템 : 릴 패킹 시 레이저 마크 검사 및 메모리 방향 검사
추가옵션
이오나이저 : 작업 공간 전체에 양이온과 음이온을 지속적으로 생성함으로써 전하를 띤 표면적을 중화
NexTeach Pro : 버튼 터치 한 번으로 XYZR 측정 및 좌표를 자동화하여 티칭 과정 단순화
바코드 스캐너 : 바코드 스캐너를 사용하여 올바른 프로그래밍 작업을 선택하여 조작자 오류를 최소화
SentriX 보안 서비스 : IoT 제품 보호를 위해 보안서비스 제공
부가서비스 : 서버 시리얼넘버링, MES 통합, command-line interface

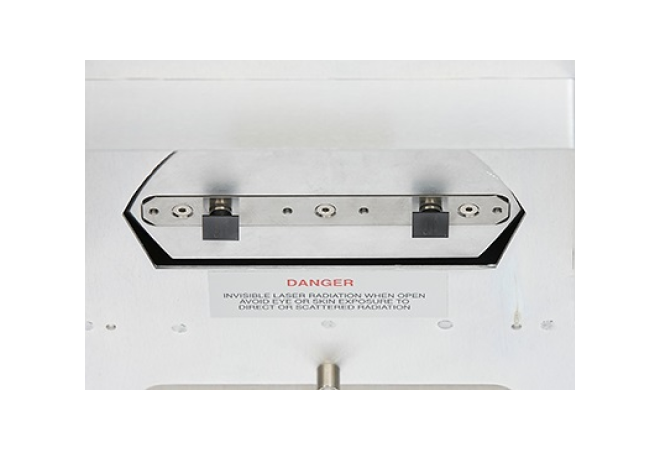

레이저 마킹 시스템
고정밀 레이저 마킹은 두 개의 메모리 동시 마킹지원

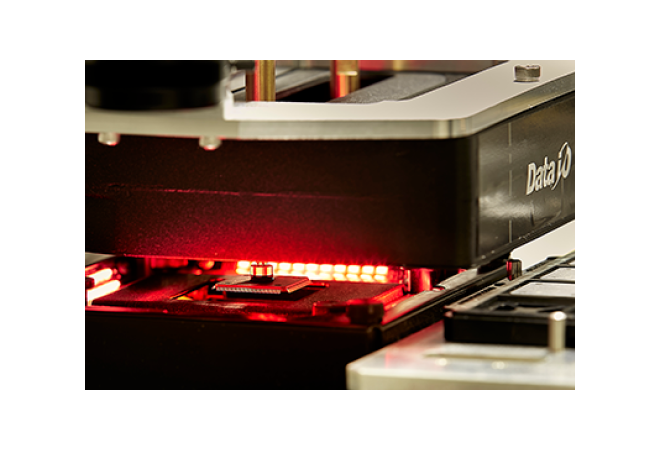

3D 비전 시스템
QFP, TSOP, J-리드, BGA, CSP 등
7microns 까지 정확하게 3차원 측정

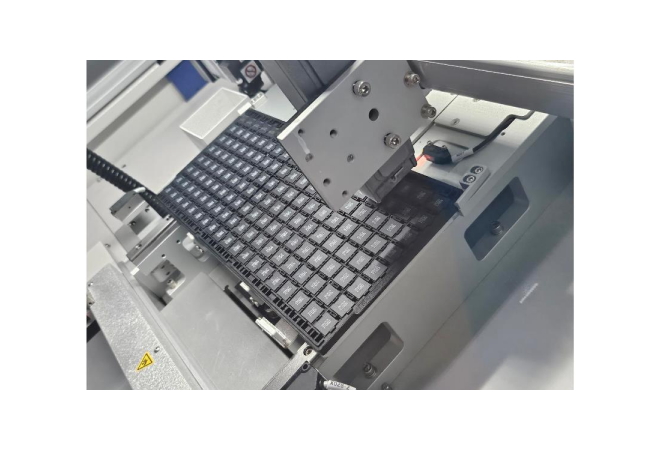

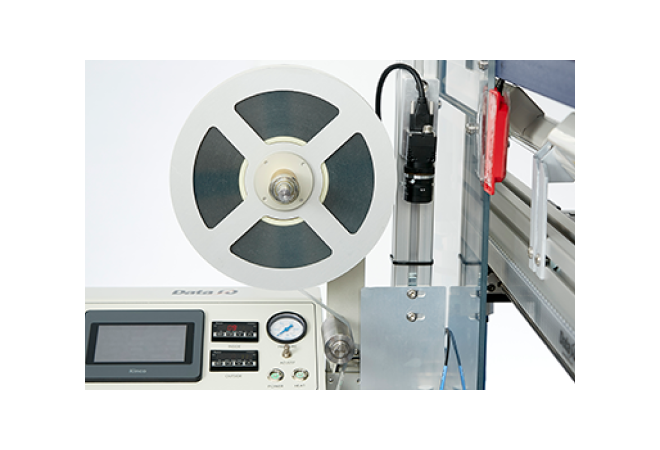

2D 릴패킹기 비전 시스템
릴 패킹 시 레이저 마크 검사 및 메모리 방향 검사

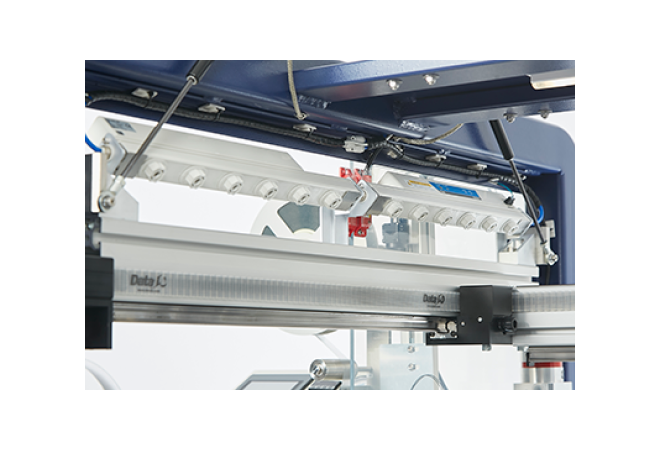

이오나이저
작업 공간 전체에 양이온과 음이온을 지속적으로
생성함으로써 전하를 띤 표면적을 중화

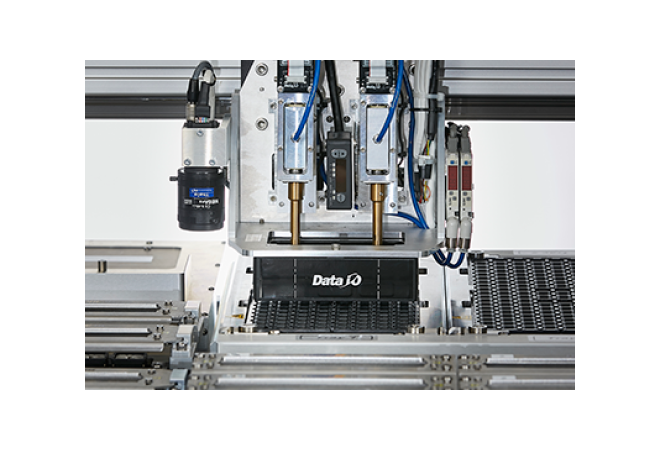

NEXT Teach Pro
버튼 터치 한 번으로 XYZR 측정 및
좌표를 자동화하여 티칭 과정 단순화
잉크 마킹기 시스템
글자, 숫자 등 다양한 잉크 마킹 지원

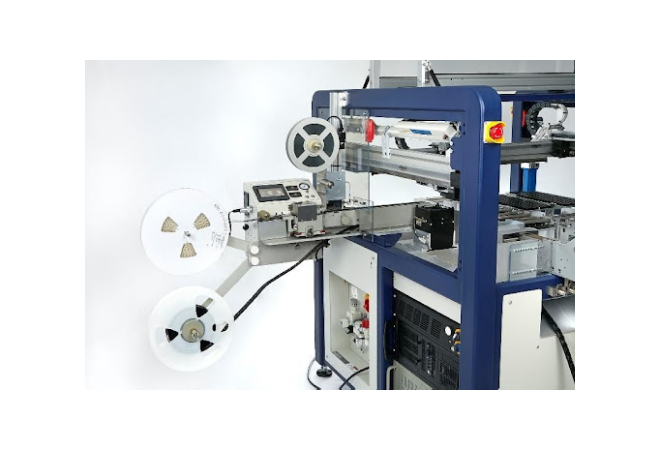

튜브 공급/패킹기
튜브 공급 및 튜브 패킹 지원을 위한 모터 제어

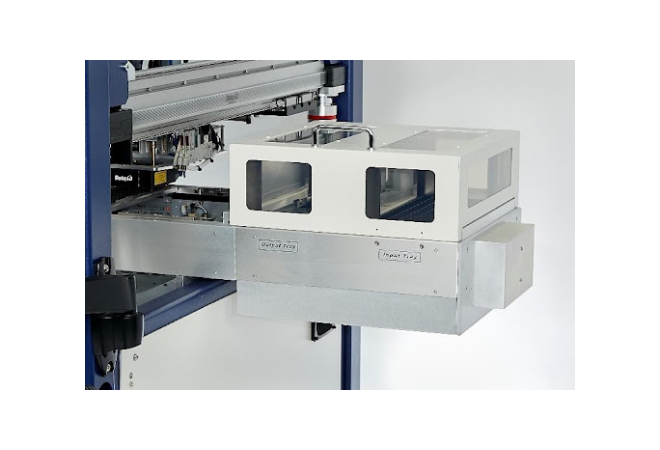

듀얼 트레이피더 In/Out
최대 20개의 JEDEC 트레이 지원

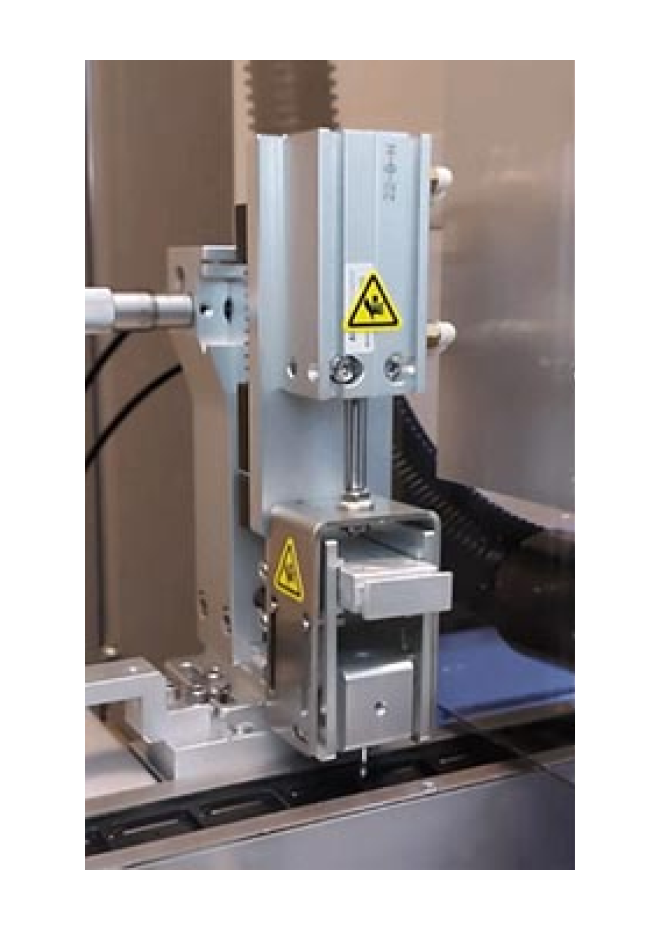

잉크 도트마킹 시스템
4x4mm 크기의 부품에 잉크 도트 마킹지원
